挥发性有机物泄漏检测与修复(LDAR)解决方案

发布时间:2022-05-09来源:

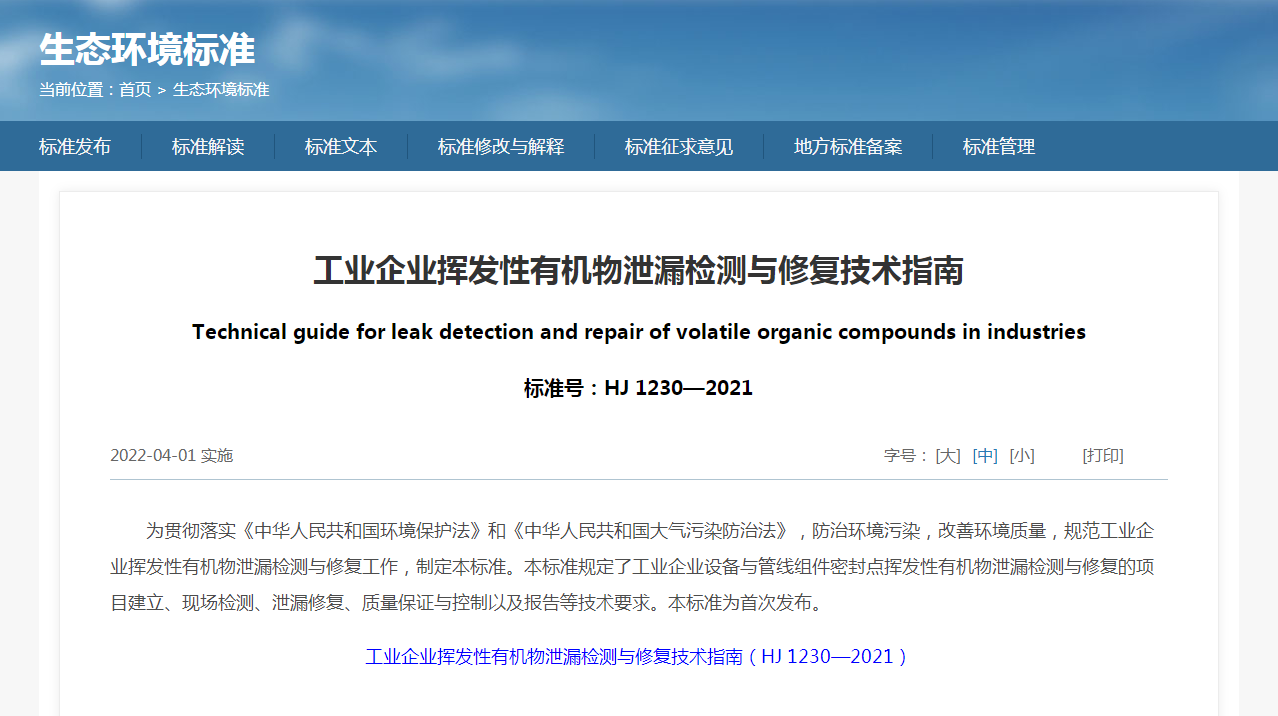

    2022年4月1日起实施的HJ1230-2021《工业企业挥发性有机物泄漏检测与修复技术指南》(以下简称“HJ1230-2021”),再次将LDAR送上“热搜”!

\


    LDAR是什么?为何要进行LDAR?LDAR工作如何开展?LDAR检测技术与设备有哪些?如果你也有这些疑问,不妨花3分钟一起来学习一下。


PART01 什么是LDAR?

    LDAR即泄漏检测与修复(leak detection and repair),是目前国际上通用的一种无组织VOCs控制技术,可广泛应用于石化等行业中设备泄漏环节的VOCs减排。说白了就是采用固定或移动监测设备,监测石化、化工企业各类反应釜、原料输送管路、泵、压缩机、阀门、法兰等易产生VOCs的泄漏处,并修复超过一定浓度的泄漏处,从而达到控制原料泄漏对环境造成污染,是目前国际上较先进的化工废气检测技术。


PART02 为何要进行LDAR?


  • 可以降低污染物排放,减少环境污染。
  • 保障员工的生命安全,提高设备的安全性。
  • 让企业有效减少因泄露造成的生产成本,提高经济效益。

PART03 LDAR工作如何开展?

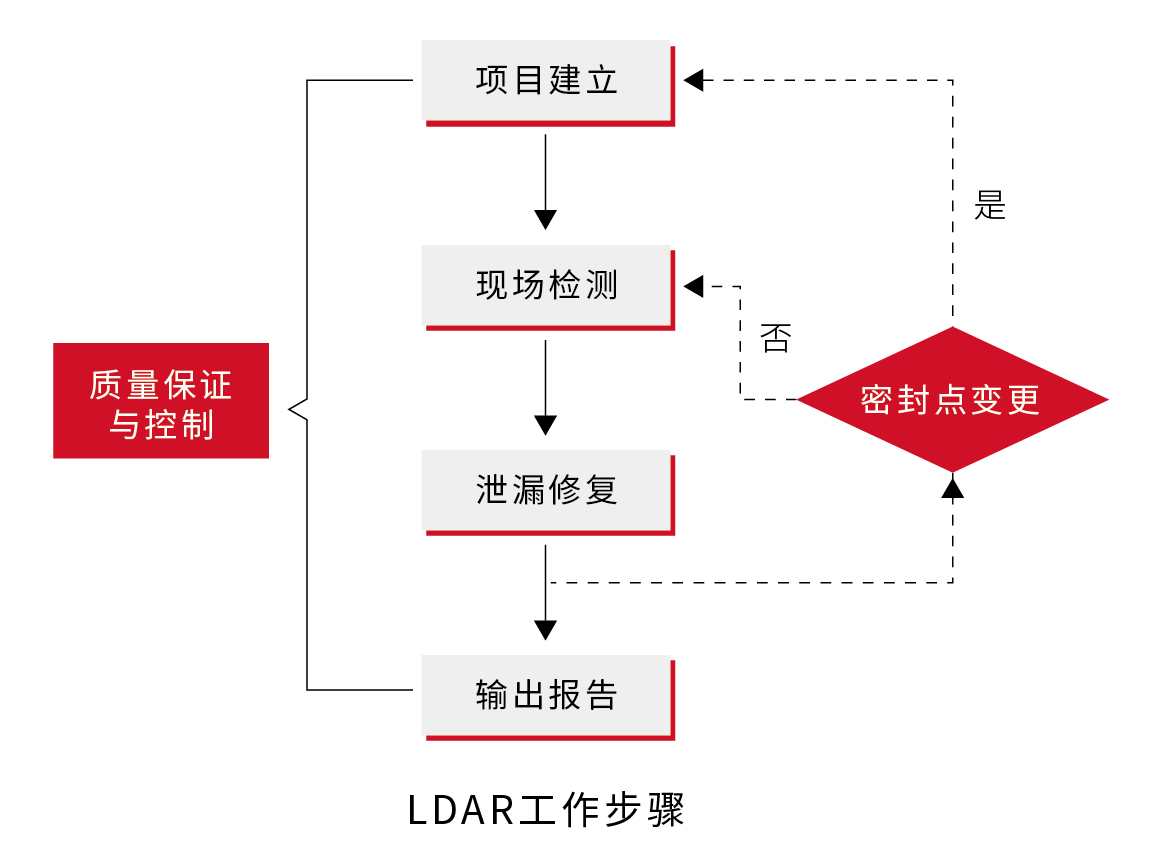

  根据HJ1230-2021标准要求,LDAR工作步骤如下图所示:
\


   除了上述LDAR工作步骤以外,HJ1230-2021中还进一步明确了LDAR质量管理体系的建立:
 \

    工业企业的各类设备与管线组件往往十分复杂,阀门、法兰等易产生VOCs的泄漏处数目庞大,如果靠人力手工记录每一个检测点的检测和修复情况,不仅工作量巨大,工作效率低,而且极易出现纰漏。针对这一管理难题,崂应推出了“LDAR泄漏检测与修复管理平台”,可以与崂应3033型便携式挥发性有机物气体检测仪搭配使用,轻松实现LDAR全流程智能化管理。
\

    总而言之,无论何时开展LDAR工作,现场检测环节都是必不可少的重要一环,如何选择合适的检测技术与设备更是绝大多数客户的痛点所在。

   接下来我们就结合HJ1230-2021标准内容和相关检测设备要求,为您梳理LADR工作解决方案如下:

PART04 LADR工作解决方案


HJ1230-2021中现场检测步骤分为“常规检测”和“非常规检测”:

Routine detection
(一)常 规 检 测
\

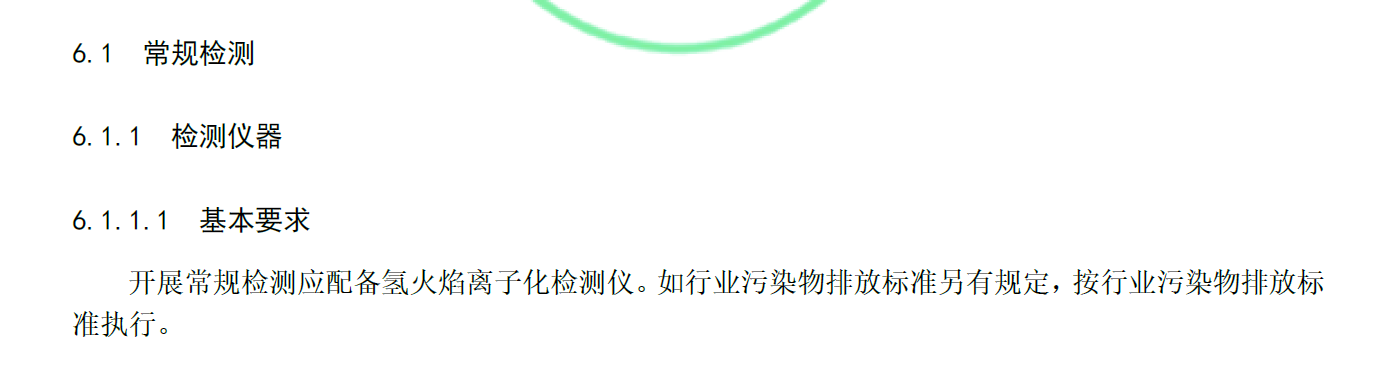

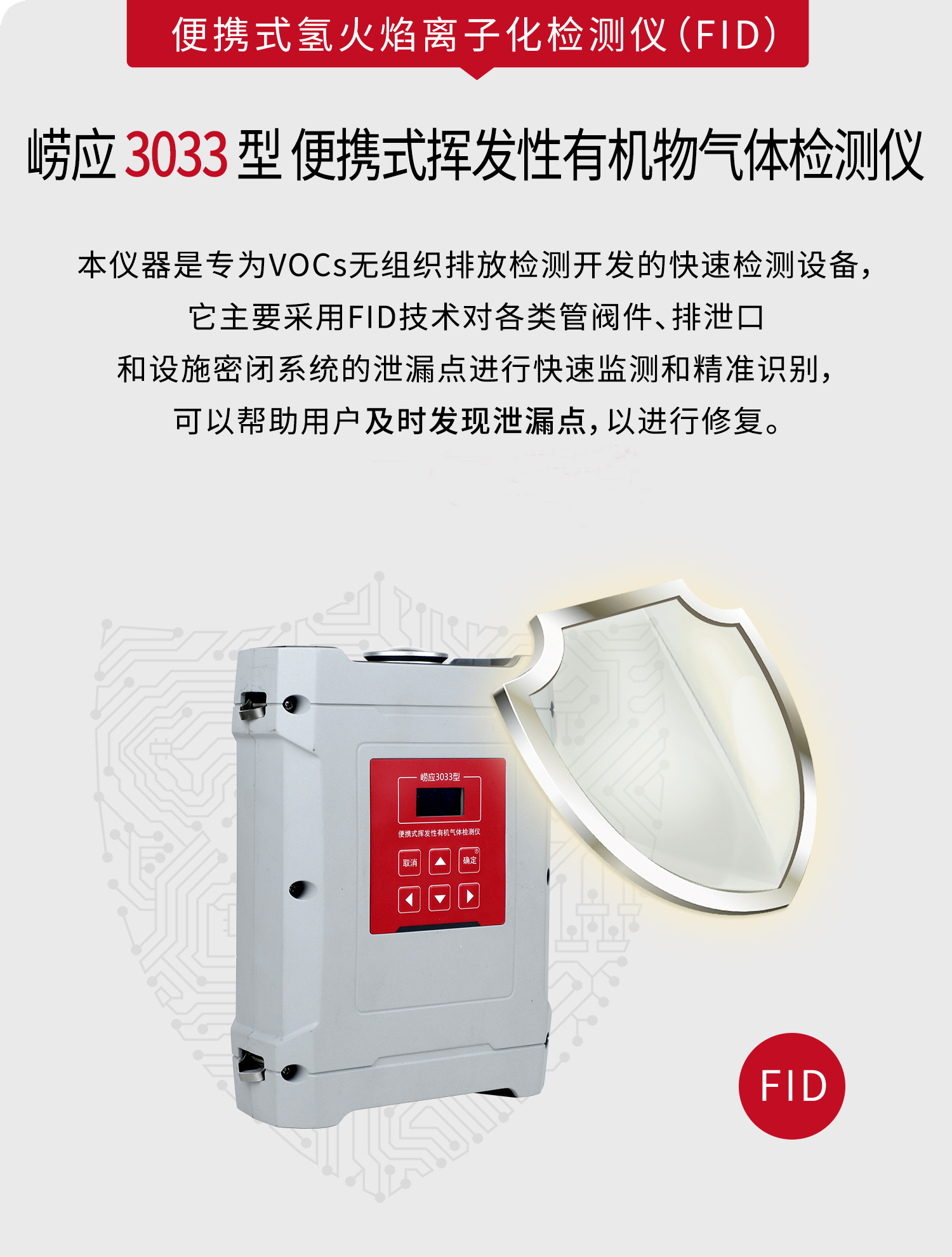

   如图所示,HJ1230-2021中要求开展常规检测应配备氢火焰离子化检测仪,推荐使用崂应3033型便携式挥发性有机物气体检测仪作为常规检测仪器,它是专为VOCs无组织排放检测开发的快速检测设备,主要采用FID技术对各类管阀件、排泄口和设施密闭系统的泄漏点进行快速监测和精准识别,符合HJ1230-2021中检测仪器性能要求。

\


Unconventional testing
(二)非 常 规 检 测

\

如图所示,HJ1230-2021中非常规检测分为日常巡检和LDAR周期性检查。日常巡检主要以目视检查为主,而周期性检查方法主要包括光学检查、超声检查、皂液检查、其他仪器检测等。

其中“光学检查”方法是指“根据受控设备中VOCs物料组分和含量,选择合适的光学仪器(如光学气体成像仪、傅里叶红外成像光谱仪等)。发现有明显来自密封点的烟羽,则该密封垫为疑似泄漏点。”

光学检查推荐使用

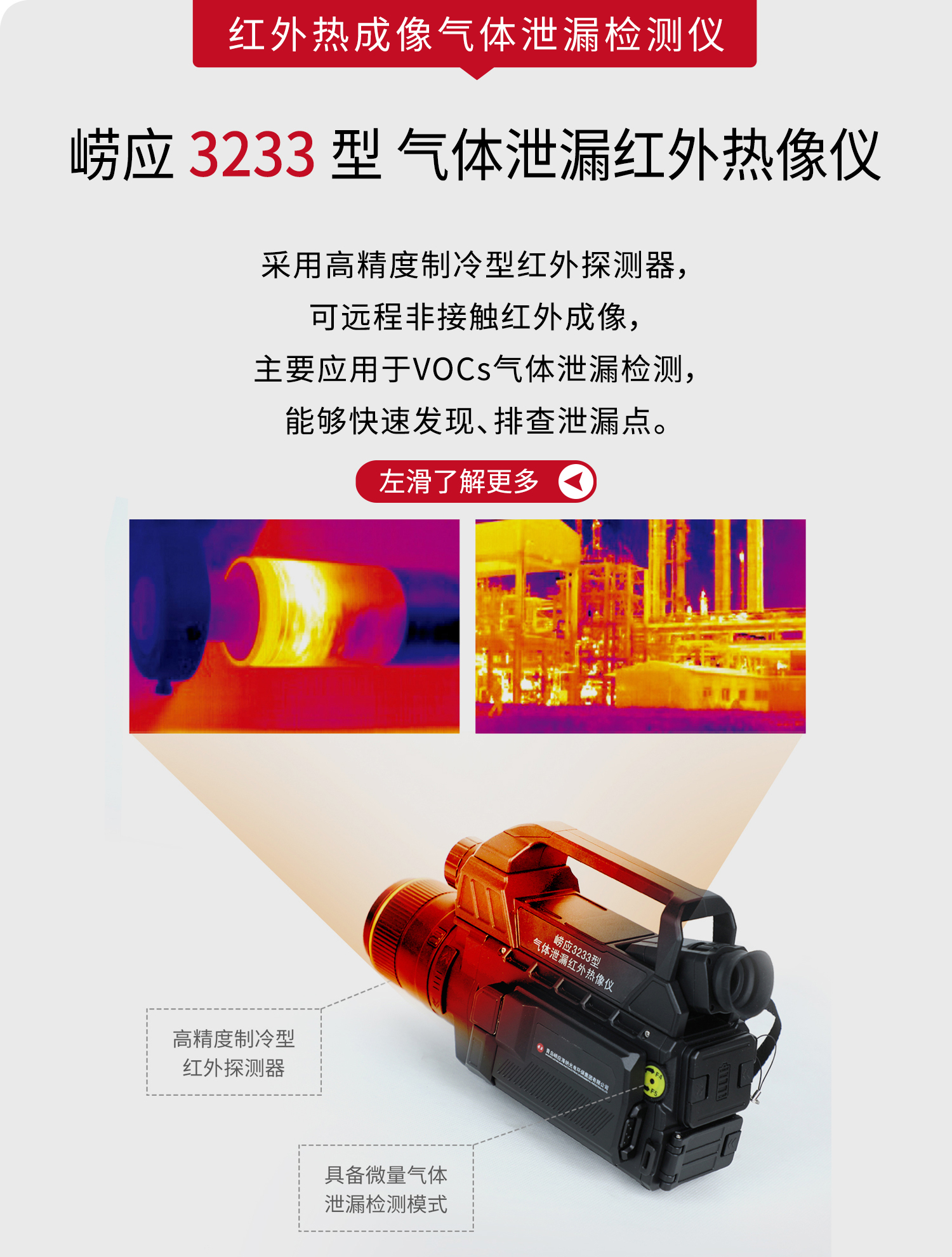

崂应3233型 气体泄漏红外热像仪,它是采用高精度制冷型红外探测器,实现远程非接触式红外成像,帮助快速发现、排查泄漏点。

\

“其他仪器检测”方法是指“可以使用其他任何对VOCs有响应的仪器(包括催化燃烧式可燃气体检测仪、光离子化检测仪等)辅助检测”。

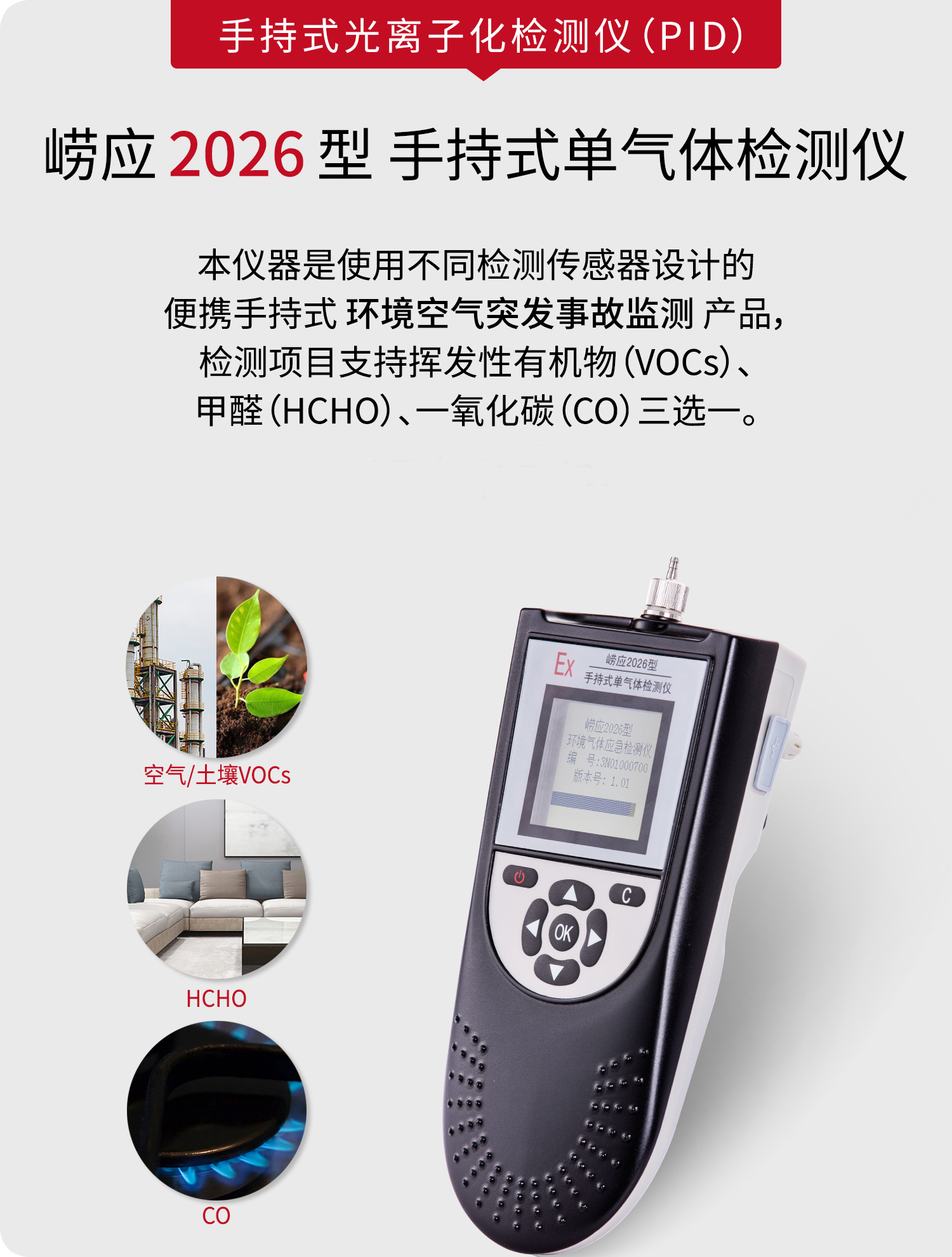

光离子化检测仪推荐使用崂应2026型手持式单气体检测仪(PID)或崂应3033型 便携式挥发性有机物气体检测仪(选配PID模块),采用PID技术对泄漏点进行快速检测,帮助用户及时发现泄漏点,以进行修复。


\
\
