产品概述
本仪器应用皮托管平行等速采样法采集固定污染源排气中的颗粒物,用过滤称重法或β射线直读法测定烟尘质量,应用定电位电解法或紫外差分法或非分散红外法定性定量测定烟气成份,全新升级的控制系统提高了仪器性能,保证了仪器的可靠性,提高了系统的稳定性,增强了控制的准确性,应用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放总量的测定及设备除尘脱硫效率的测定;自动测量烟气动压、烟气静压、流速、流量计前压力、流量计前温度、烟气温度、含湿量、O2、SO2、CO、NO、NO2、CO2浓度等参数。
产品广泛应用于环保、检测公司、工矿企业(电厂、钢铁厂、水泥厂、糖厂、造纸厂、冶炼厂、陶瓷厂、锅炉炉窑,以及铝业、镁业、锌业、钛业、硅业、药业,包括化肥、化工、橡胶、材料厂等)、卫生、劳动、安监、军事、科研、教育等领域。
执行标准
- GB/T 16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法
- GB/T 37186-2018 气体分析 二氧化硫和氮氧化物的测定 紫外差分吸收光谱分析法
- HJ/T 44-1999 固定污染源排气中一氧化碳的测定 非色散红外吸收法
- HJ/T 47-1999 烟气采样器技术条件
- HJ/T 48-1999 烟尘采样器技术条件
- HJ/T 397-2007 固定源废气监测技术规范
- HJ 57-2017 固定污染源废气 二氧化硫的测定 定电位电解法
- HJ 629-2011 固定污染源废气 二氧化硫的测定 非分散红外吸收法
- HJ 692-2014 固定污染源废气 氮氧化物的测定 非分散红外吸收法
- HJ 693-2014 固定污染源废气 氮氧化物的测定 定电位电解法
- HJ 836-2017 固定污染源废气 低浓度颗粒物的测定 重量法
- HJ 870-2017 固定污染源废气 二氧化碳的测定 非分散红外吸收法
- HJ 973-2018 固定污染源废气 一氧化碳的测定定电位电解法
- HJ1045-2019 固定污染源烟气(二氧化硫和氮氧化物)便携式紫外吸收法测量仪器技术要求及检验方法
- HJ 1131-2020 固定污染源废气 二氧化硫的测定 便携式紫外吸收法
- HJ 1132-2020 固定污染源废气 氮氧化物的测定 便携式紫外吸收法
- JJG 680-2021 烟尘采样器
- JJG 695-2019 硫化氢气体检测仪
- JJG 968-2002 烟气分析仪
- JJG 1169-2019 烟气采样器
产品特点
- 可完成固定污染源废气中浓度低于20mg/m3的颗粒物测定
- 设备已取得中国环境保护产品认证证书
- 微电脑控制等速跟踪采样,精确电子流量计控制,实时监测计温、计压,自动调节流量,流量稳定,响应时间快
- 仪器内置弹性气容、精密压力传感器搭配稳定的流量控制,可实现流量超低流速的稳定控制与跟踪
- 具有防倒吸功能,可防止采样结束后采集的烟尘被倒吸,保证采样数据的准确性
- 实时记录设备工作状态数据,具有采样过程停电记忆功能
- 含湿量检测多模式:
- 兼容干湿球法和阻容法两种测量模式
- 具有溶液吸收法烟气采样功能,实现固定污染源采样分析全功能
- 具有烟尘测量、烟气分析、烟气采样同步运行功能,缩短工作时间,降低现场工作强度
- 工况测量模块前置,减少管路及线路连接,简化现场仪器连接
- 工况测量支持有线和无线双通信模式,更好的满足复杂的现场需求
- 高效采样泵,耐腐蚀,流量可达120L/min,连续运转免维护,适应各种工况,具有过载保护功能

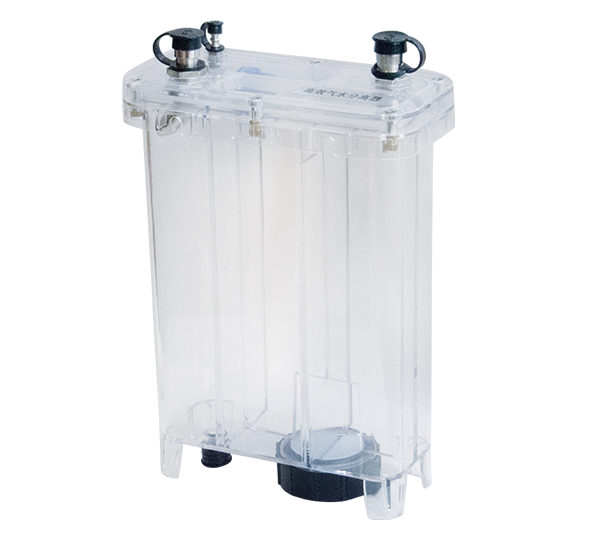

- 独特高效气水分离器设计,高效除湿,令硅胶利用率大大高于同类其他仪器
- 透明式气体过滤及储水装置,能直观看到过滤器及存水状态,方便处理
- 烟尘采样和烟气分析气路都具有独立排水功能,可自动排出冷凝水,降低对传感器和采样泵的损伤
- 宽温彩色触摸显示屏搭配物理按键,触摸和按键双操作,让工作更轻松
- 带有中文输入法,方便用户输入采样地点等信息
- 具有烟尘测量、烟气分析、烟气采样功能切换物理快捷键,并且具有功能状态指示灯,能快速进入功能操作并清晰查看功能运行状态
- 丰富的人机接口:
- 具备RS232、USB等接口,支持数据通信,U盘数据转存输出
- 提供USB接口,可将采样数据文件导出,同时支持仪器软件升级
- 蓝牙高速低噪音微型热敏打印机,有线和无线双打印模式,轻松掌握实时数据
- 气体分析可选配电化学传感器、紫外光学或红外光学模块,可根据需要自主选配多种进口传感器,满足多种烟气分析标准需求
- 紫外光学烟气模块采用差分吸收光谱技术(DOAS),抗干扰能力强,温度漂移小、测量精度高;采样脉冲氙灯冷光源,预热时间短,使用寿命长
- 红外光学烟气模块采用非分散红外吸收原理,内置参考通道,有效避免光源非一致性干扰
- 气体传感器修正补偿技术:
- 烟气测量具有气体交叉干扰自动修正算法,最大限度地避免了交叉干扰对测量结果的影响,保证了测量精度
- 烟气分析模块具有加热保温功能,并且增加温度补偿修正,数据更准确
- 多种供电方案:
- 支持外部交、直流两种供电方式,可选配内置锂电池组,电源适配器具有仪器供电和电池充电管理双功能

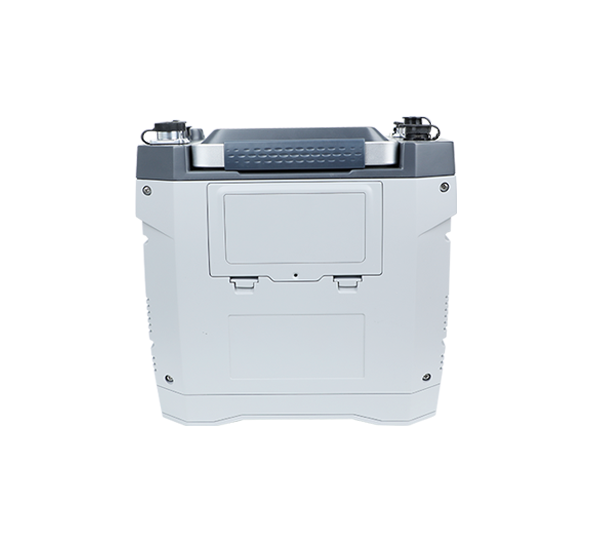

- 锂电池组有独立电池仓方便打开快捷插拔更换,电池自带电量显示,具有快捷充电接口,选配独立充电器可独立充电
- 直流输出带载:通过直流输出线可以直接给低浓度烟尘多功能取样管或阻容法含湿量检测器供电

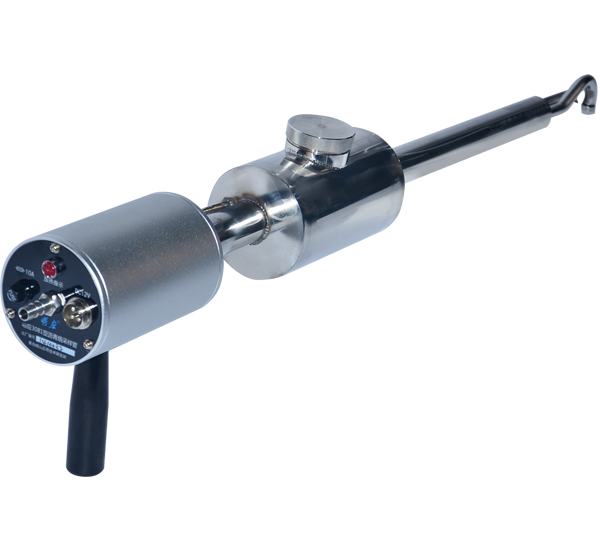

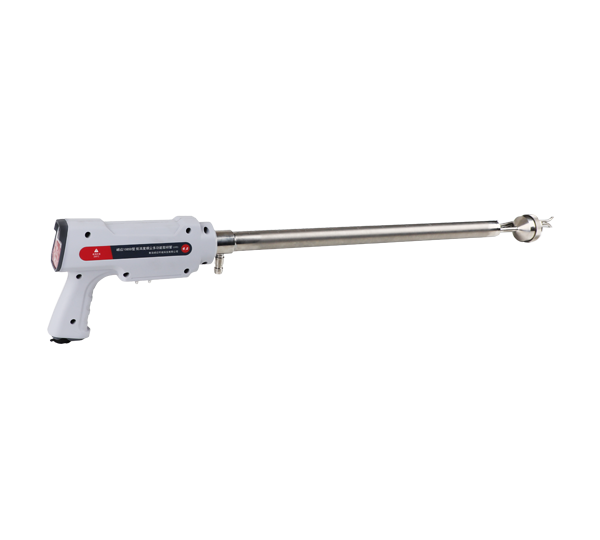

- 选配多合一多功能取样管,简单更换采样头就能满足一体称重滤膜式、滤筒式和油烟采样
- 选配β射线法烟尘检测器,现场检测烟尘浓度,方便快捷
- 仪器采样主机配备仪器防护铝箱,内置高弹防护海绵保护仪器,防止磕碰颠簸带来仪器损伤
- 具备故障自检功能,可对仪器功能进行检测并提示故障,方便用户的维护、使用
- 具备气密性自动检测功能,可自动诊断气路的气密性
- 预留物联网模块接口,可拓展联网功能
- 内置GPS模块,实现GPS定位和日期时钟自动授时

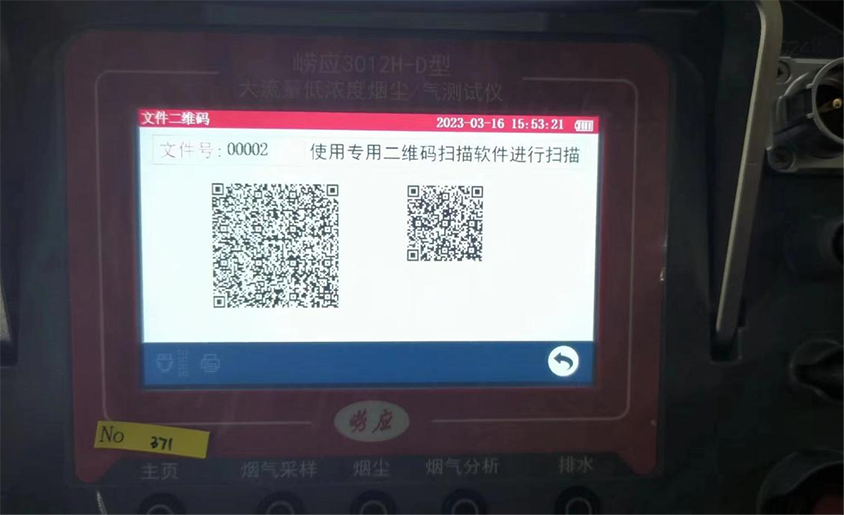

- 采样文件支持二维码展示功能,通过专用软件扫一扫即可实现文件获取并转存
- 内置电子标签,可与仪器出入库管理平台软件配合实现仪器智能化管理
- 具有手机APP无线控制及工作状态显示功能,且手机APP具有文件获取和转存功能
技术指标

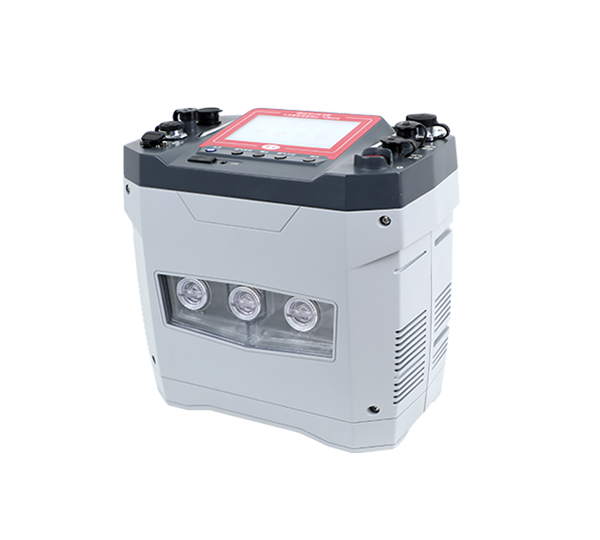

采样器主机技术指标 |
主要参数 |
参数范围 |
分辨率 |
准确度 |
采样流量 |
(0-120) L/min |
0.1 L/min |
不超过±2.5% |
烟气动压 |
(0-2000) Pa |
1 Pa |
不超过±1%FS |
烟气静压 |
(-30-+30) kPa |
0.01 kPa |
不超过±1%FS |
流量计前压力 |
(-60-0) kPa |
0.01 kPa |
不超过±1%FS |
流量计前温度 |
(-55-125)℃ |
0.1℃ |
不超过±2.5℃ |
大气压 |
(50-130) kPa |
0.01 kPa |
不超过±500Pa |
烟气温度 |
(0-500)℃ |
0.1℃ |
不超过±3℃ |
流 速 |
(1-45)m/s |
0.1 m/s |
不超过±5% |
最大采样体积 |
999999.9 L |
0.1L |
不超过±2.5% |
|
(0-30)% |
0.1% |
|
等速跟踪响应时间 |
不超过20s |
最大采样体积 |
9999.9L |
采样泵负载能力 |
≥60 L/min (阻力为20kPa时) |
数据存储能力 |
烟尘文件9999组,烟气文件9999组,工况文件9999组 |
外型尺寸(长×宽×高) |
290mm×180mm×275mm |
仪器噪声 |
<80dB(A) |
主机重量 |
约7.5 kg |
功 耗 |
<200W |
工作电源 |
内置锂电池(22.2V/6Ah)(选配)或电源适配器供电(自带充电管理) |
工作时间 |
不低于1小时 |
标准配置
仪器主机(含无线传输功能)、钛合金烟尘取样管、附件箱(内含连接管路、必要的转接口)、蓝牙打印机、标准膜、三角支架、采样器、高效汽水分离器各一套
说 明:
1、以上内容完全符合国家相关标准的要求,因产品升级或有图片与实机不符,
请以实机为准,本内容仅供参考。
